Qu’est-ce qu’une résistance ?
Une résistance est un élément passif d’un circuit électrique. Dans notre contexte, qui est celui de l’informatique, une résistance sur une carte mère (pour donner un exemple) est le même élément que dans n’importe quel autre domaine, mais sa fonction principale varie en fonction de l’endroit où elle se trouve. En général, une résistance provoque une restriction au passage du courant, en le limitant et surtout en le régulant. Bien entendu, une résistance combinée à d’autres éléments tels que des condensateurs, des bobines, des diodes… forment des circuits complexes aux fonctions spécifiques. Une résistance peut être définie comme tout support matériel qui limite le flux de courant électrique.

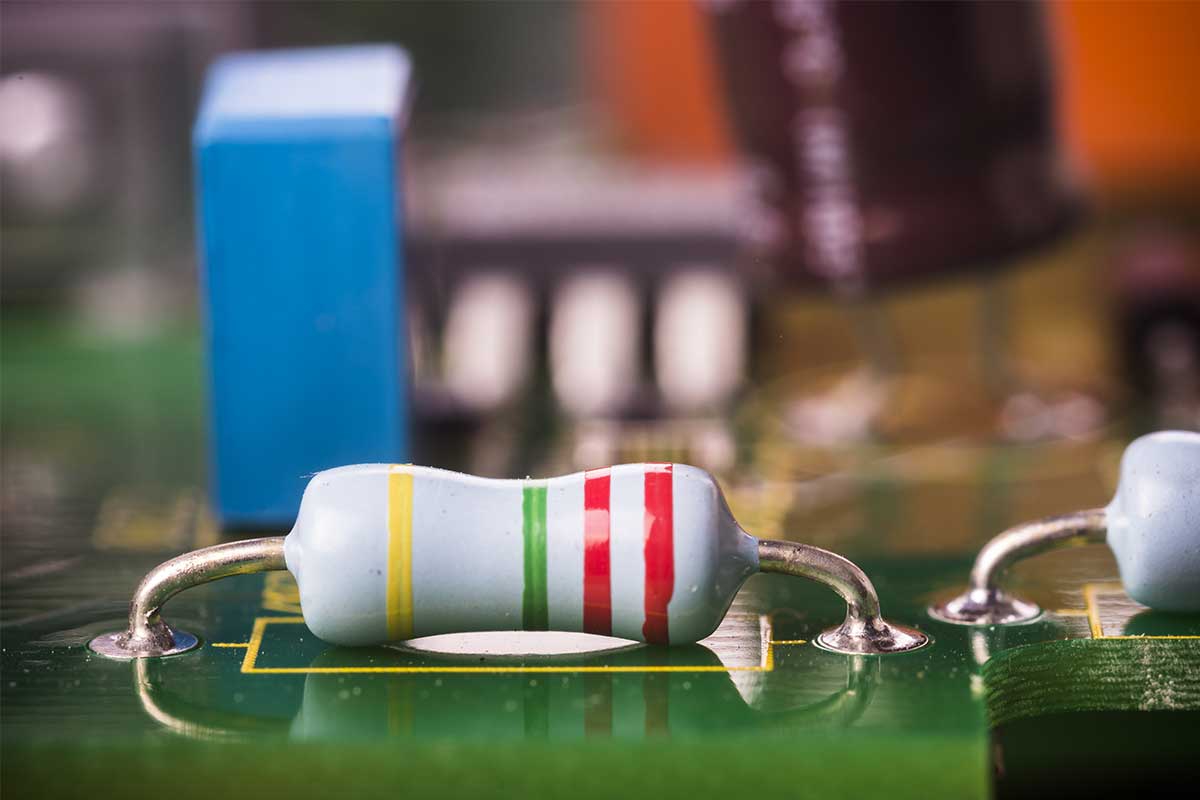

Les résistances sont classées en fonction de leur code couleur, grâce auquel il est possible de connaître la valeur de la résistance en la regardant de près. Il est courant de trouver des résistances avec 4 ou 5 bandes de couleur. Pour identifier la première bande et la dernière, il est préférable de noter que la première bande ne peut être ni dorée ni argentée. S’il s’avère qu’il n’y a pas de bandes terminales de ces couleurs, la première bande sera celle qui est la plus proche de son extrémité.
Dans une résistance à 4 bandes, les bandes 1 et 2 identifient les deux premiers chiffres de la valeur de la résistance, tandis que la troisième bande indique le multiplicateur de ces chiffres. La dernière bande exprime toujours la tolérance de défaut, plus elle est faible, mieux c’est.
Tout ce code couleur n’est plus valable pour les cartes mères, car elles ne sont pas représentées de cette manière. Comme il s’agit de petits éléments très intégrés, il n’est pas utile de spécifier leur valeur au moyen d’un code couleur. Sur nos cartes mères, il n’y a donc pas de couleurs et seulement un code numérique sur la surface de la carte.
À quoi sert une résistance ?
Une résistance sert à limiter le courant circulant dans une branche d’un circuit électrique. Comme la carte mère gère les autres composants, il est essentiel d’avoir des résistances spécifiques de haute qualité dans les circuits clés. Certains de ces circuits sont responsables du flux de courant entre la carte mère et le processeur ou la mémoire vive. Dans ce cas, au sein des VRM ou des MOSFET, on trouve des résistances avec différentes utilités pour effectuer la régulation de la tension (plutôt que du courant).
Toutefois, lorsqu’une résistance est combinée à d’autres éléments, comme indiqué ci-dessus, la fonction du circuit dans lequel elle est intégrée varie en fonction de son emplacement spécifique sur la carte mère. Ainsi, on constate que, par exemple, dans les VRM d’une carte mère (les contrôleurs de tension pour le CPU et la RAM), les résistances jouent un rôle crucial puisqu’elles sont chargées de réguler la tension de manière très précise.
D’autre part, on trouve également diverses résistances dans les alimentations, en particulier pour la tension de sortie vers les composants. Une résistance, associée à un condensateur (bien choisi), agit comme un filtre pour la tension, de sorte qu’elle ne présente pas trop d’ondulations et qu’elle soit très stable, c’est-à-dire constante. Les composants informatiques ont besoin de signaux stabilisés, qui ne varient pas beaucoup, c’est pourquoi on trouve des résistances partout sur la carte mère.
De même, on trouve des résistances dans d’autres composants tels que la carte graphique, où elles jouent essentiellement le même rôle. Dans les boîtiers d’ordinateurs, on trouve également des résistances pour autant qu’il y ait des circuits de régulation (par exemple, pour contrôler les diodes électroluminescentes installées dans le boîtier).
